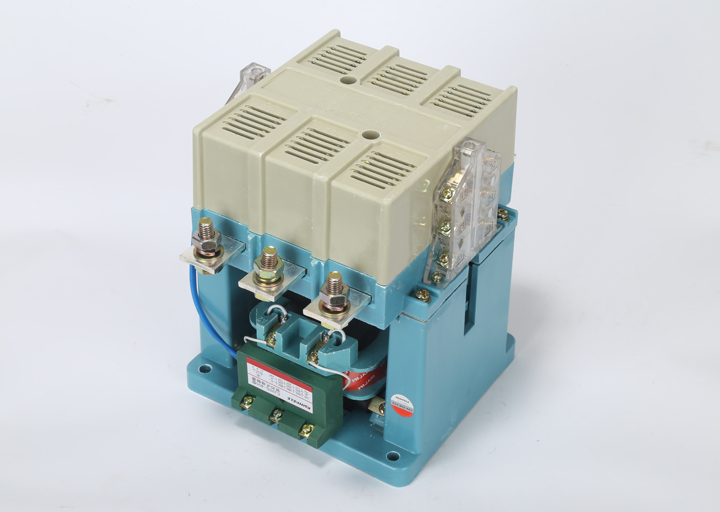

CJ20S-400A鎖扣式接觸器

產品概述:
CJ20S系列鎖扣式交流接觸器(以下簡稱接觸器)，主要用于交流50Hz額定電壓．~_660V(個別等級至1140V)，電流至630A的電力系統中，供接通和斷開電路，及不頻繁起動，控制交流電動機用，與熱繼電器或電子保護裝置組合時，可以保護電動機的過載和斷相。接觸器正常工作時，具有吸引線圈不通電，無噪音等特點，特別適用于長期八小時工作且需要節電和無聲運行的場所。

正常工作條件及安裝條件：
1．周圍空氣溫度范圍為-5℃一+40℃，日平均溫度不超過+35℃，最低儲存溫度為-25℃。
2．安裝地點海拔高度不超過2000M。
3．大地相對濕度在最高溫度+40℃時不超過5％，較低溫度時可以有較高的濕度，如最濕度為+25℃時，月平均相對濕度不超過90％，并考慮因溫度變化而產生在產品表面的凝露。
4．使用地點的污染等級為3級。
5．接觸器的安裝類別通常為第Ⅲ類。
6．接觸器按正常工作位置安裝，安裝面與垂直面的傾斜不大于±5。，礦山井下用的接觸器不大于±15。

結構特點:
主觸頭滅弧系統，主觸頭采用銀基氧化物觸頭，它具有抗熔焊，耐磨損的特點。電磁系統：主線圈電磁系統是用特種硅鋼板制成的，具有永久性氣隙的U形鐵芯，耐熱硅橡膠緩沖，絕緣體采用增強耐弧塑料，保證了高的機械壽命
和性能。

接觸器的工作原理：
按下起動按鈕SBl吸引線圈Q1斷電，接觸器被鎖扣在吸合位置，SBl恢復到原來位置，線圈Q1斷電。脫扣時，按下停止按鈕SB2，脫扣線圈Q2接通，鎖扣裝置工作，鎖扣杠桿打開，接觸器即斷開，SB2恢復到原來位置，線圈Q2斷電，接觸器恢復到原始狀態，準備下一次通斷操作。

接觸器正常工作時線圈不帶電，靠機械鎖扣裝置使銜鐵鎖住在吸合位置。因而具有以下幾個特點：
a、消除了帶電造成的鐵損和銅損，故節電效果明顯；
b、吸引線圈處于無壓運行狀態，比有壓運行可延長使用壽命；
c、不受電壓波動的影響，避免了帶電運行時電壓降低所造成的跳閘和燒壞線圈現象，提高了運行的可靠性；
d、消除了帶電產生的噪聲，改善了工作環境。

工作原理：
接觸器為直動式、雙斷點，兩層布置正裝結構。主觸頭和滅弧室在上，電磁系統在下，兩邊有獨立的輔助觸頭布置在軀殼的兩側，結構簡單緊湊。

主要技術數據：
1．基本參數：

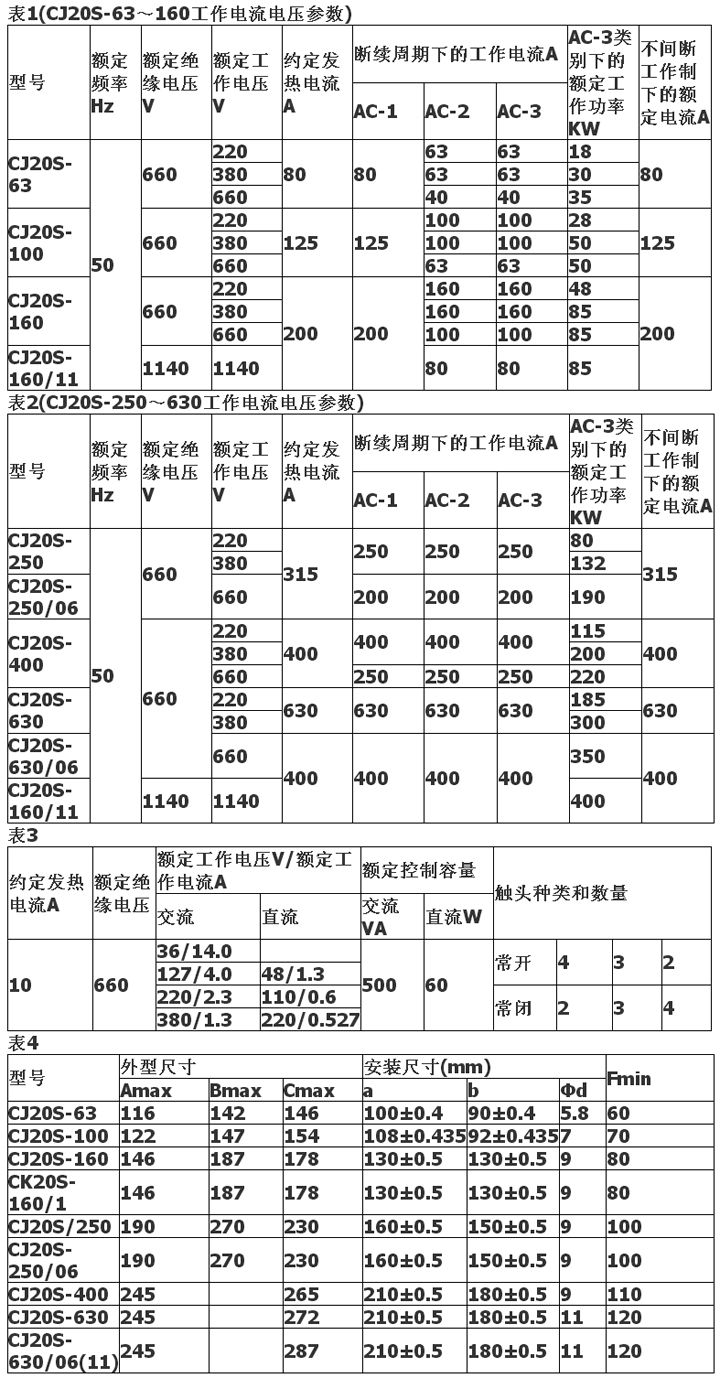

a．接觸器的額定工作電壓、電流等參數見表1到表2；
b．接觸器輔助觸頭基本參數見表3
c。額定工作制接觸器適用于八小時工作制，長期工作制和斷續周期工作制，接觸器在負載因數為0．4，在AC一2使用類別下，最高操作循環次數為30次，小時。
d．接觸器額定控制電源電壓(Us)為：交流(50Hz)200V，380V。
注：若用戶需要其它控制電源電壓可與我廠聯系。
e．外形及安裝尺寸見圖2及表4

2.技術性能參數:
a．動作特性：接觸器按在前面所規定的工作溫度條件下，控制線圈在熱態時的動作特性：吸合電壓范圍85—1。10％LJs，釋放電壓范圍20一‘75％1,Js。
b．接通與分?jǐn)嗄芰Γ航佑|器按額定工作電壓，額定工作電流和AC-4使用類別規定的接通與分?jǐn)嗄芰σ姳?。
c．耐受過載電流能力：接觸器能承受相對于AC一3類別下最大額定工作電流的8倍，通電時間為10S的考核。
d．機械壽命：接觸器的機械壽命規定為：600萬次。
e．電壽命接觸器的電壽命見表6。輔助觸頭電壽命次數與主觸頭AC-3(380V)時相同。
