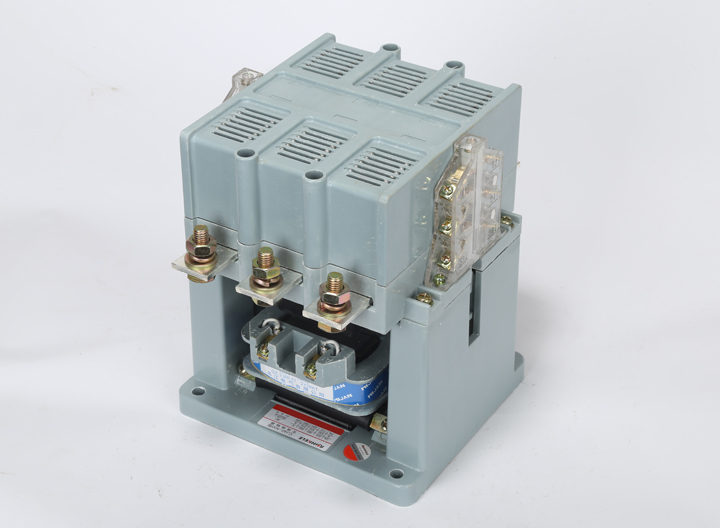

CJ40-500A交流接觸器
一、用途及適用范圍:
CJ40系列交流接觸器適用于50Hz、額定電壓至690V(1140V)、電流至1000A的電力系統中接通與分?jǐn)嚯娐罚⑴c適當?shù)臒崂^電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。
產品符合GB14048.4標準。
二、產品類型、名稱及分類:
輔助代號共由五部分組成，根據需要按以下順序選用：
第一部分用字母“Y”表示一般型，可以不寫出“N”表示可逆型；
第二部分用1位數字表示主電路極數：2、3、4、5分別表示2極、3極、4極、5極，3可以不寫出；
第三部分用2位數字表示最高額定工作電壓：“06”表示660V，可以不寫出?！?1”表示1140V；
第四部分表示額定控制電源電壓，用字母“AC”表示交流（50Hz），“DC”表示直流，字母后用額定控制電源電壓的數值表示，但“AC380”可以不寫出：
第五部分用字母“F”和2位數字表示輔助觸頭種類及數量，前一位數字表示常開輔助觸頭對數，后一位數字表示常閉輔助觸頭對數，但“F42”可以不寫出。
注：該項包括兩部分：主觸頭數量、輔助觸頭數量。用數字分別表示，如下簡圖所示：
（-□□-□□）表示：一主觸常開數、主觸常 閉數一輔常開數、輔觸常閉數。
一些常見型號：
CJ40-400 CJ40-500 CJ40-800 CJ40-1000 CJ40-400 CJ40-500 CJ40-800 CJ40-1000 CJ40-63
正常工作條件及安裝條件:
1、安裝地點的海拔不超過2000m；
2、周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃；
3、安裝地點的空氣相對溫度在最高溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+20℃，該月的平均最大相對濕度不超過90％。由于溫度變化發生在產品上的凝露情況必須采取措施；
4、與垂直面的安裝傾斜不超過±5°；
5、污染等級：3級
6、在無顯著搖動、沖擊和振動的地方;
主要結構:
CJ40-9～50交流接觸器為正裝直動式雙斷點結構，“E”型鐵芯位于下部，橋形雙斷點觸頭在其上面。磁軛及靜觸頭分別固定在用絕緣材料制成的底座與軀殼上。銜鐵和動觸橋作為可動部件能在軀殼中直線運動。附加的輔助觸頭，為獨立組件，可安裝在接觸器的頂部或兩側。整個接觸器可采用標準的“TH35”導軌進行快速安裝，也可采用螺釘進行固定安裝。
CJ40-63～1000交流接觸器為開啟式正裝直動式雙斷點結構，輔助觸頭作為獨立組件安裝在主觸頭的兩側，在電氣上為分開的。鐵芯為“U”型結構永久性氣隙。底座為鋁合金壓鑄（CJ40-160A及以上），螺釘導軌安裝。滅弧罩采用耐弧塑料加鐵質柵片組成，具有分?jǐn)嗄芰Ω?，可靠性高等?yōu)點。
三、外形及安裝尺寸:
三級產品的外形尺寸和安裝尺寸見圖和表1
外形尺寸、安裝尺寸及安全區域:
四、主要技術參數:
